12伏多功能单路遥控开关ZL-YL1D与门禁电源的接线

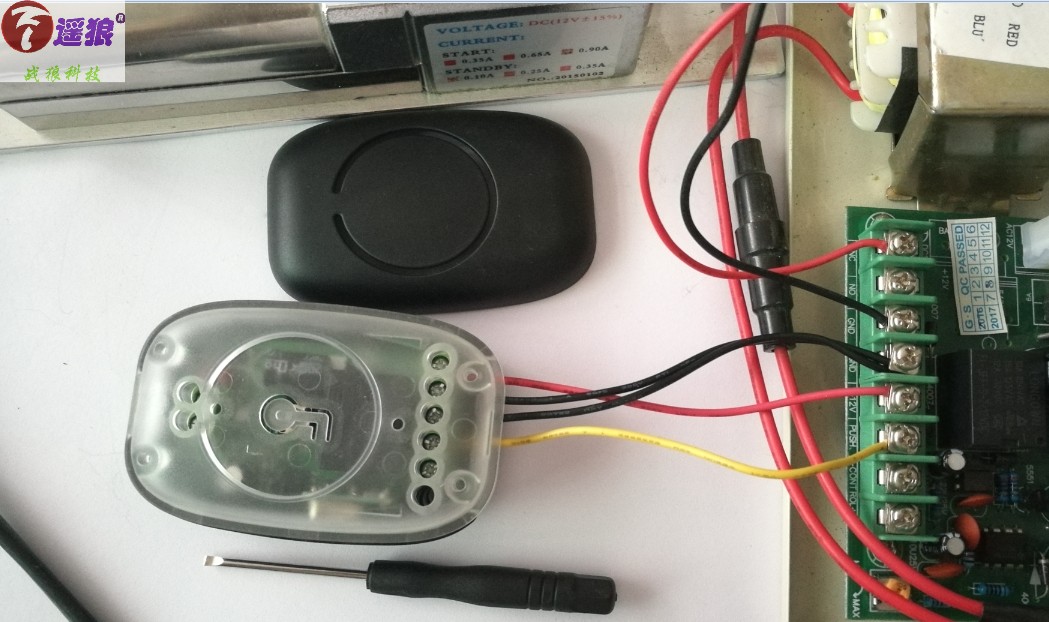

ZL-YL1D这款单路遥控开关，常用来控制门禁、楼宇对讲、启动按键、电控门窗、LED灯带控制等等，8种功能集于一身，应用广泛。现在用图片形式介绍下怎样跟门禁电源接线。

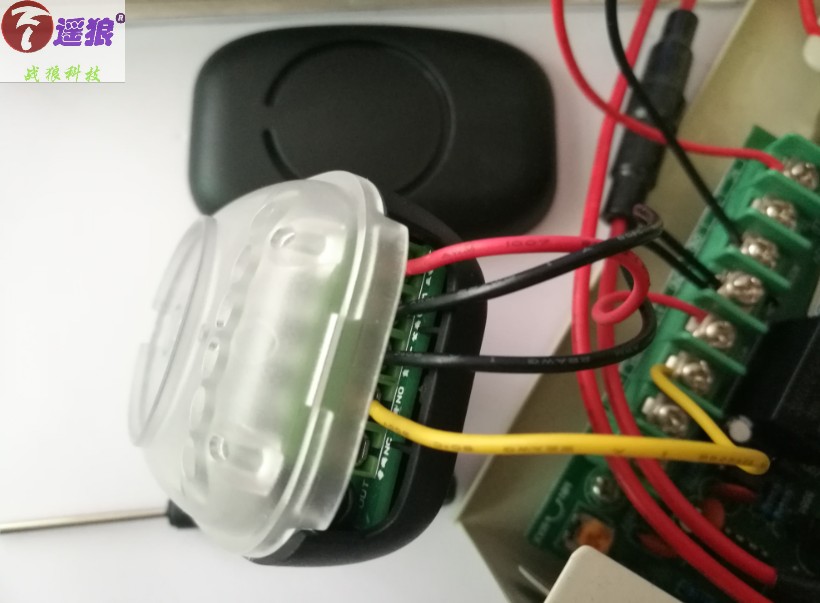

首先我们这款控制器采用独特的外壳设置，只需将面壳轻轻撬开，就可以通过透光层看到里面的线路板以及接线柱孔位，就比较轻松的去接线啦。
市场上比较常见的是一头进线，一头出线；或者是单头出入线。而我们的控制板，为咯让用户使用得更加方便灵活，将两种接线方式都综合在一起，什么环境适用什么接线方式就用什么接线方式。
控制板的一头是IN+和IN-，这个是电源正负极输入端。在另外一头，同样也有IN+和IN-，也可作为电源输入端，同时，也能作为辅助控制端口。什么意思呢，就是您要控制正极输出，那么就把IN+连一根线到COM端口，那么NO输出的就是正极，IN-就作为负极输出，有些电控锁就是正极触发的，就可以采用这种方式。而大部分的门禁，带有电源箱的那种，往往都是负极触发。那么，就可以把IN-连一根线到COM端口，NO就接到门禁电源板的PUSH端口即可。
首先我们这款控制器采用独特的外壳设置，只需将面壳轻轻撬开，就可以通过透光层看到里面的线路板以及接线柱孔位，就比较轻松的去接线啦。
市场上比较常见的是一头进线，一头出线；或者是单头出入线。而我们的控制板，为咯让用户使用得更加方便灵活，将两种接线方式都综合在一起，什么环境适用什么接线方式就用什么接线方式。
控制板的一头是IN+和IN-，这个是电源正负极输入端。在另外一头，同样也有IN+和IN-，也可作为电源输入端，同时，也能作为辅助控制端口。什么意思呢，就是您要控制正极输出，那么就把IN+连一根线到COM端口，那么NO输出的就是正极，IN-就作为负极输出，有些电控锁就是正极触发的，就可以采用这种方式。而大部分的门禁，带有电源箱的那种，往往都是负极触发。那么，就可以把IN-连一根线到COM端口，NO就接到门禁电源板的PUSH端口即可。
电插锁、电控锁、楼宇对讲门禁等，接法都差不多，大部分都有个控制器，通过控制控制器，间接控制开门。而有些锁具是没有控制器的，直接给12伏电就开门，里面就类似于一个电磁阀，跟接灯的方法一样。
