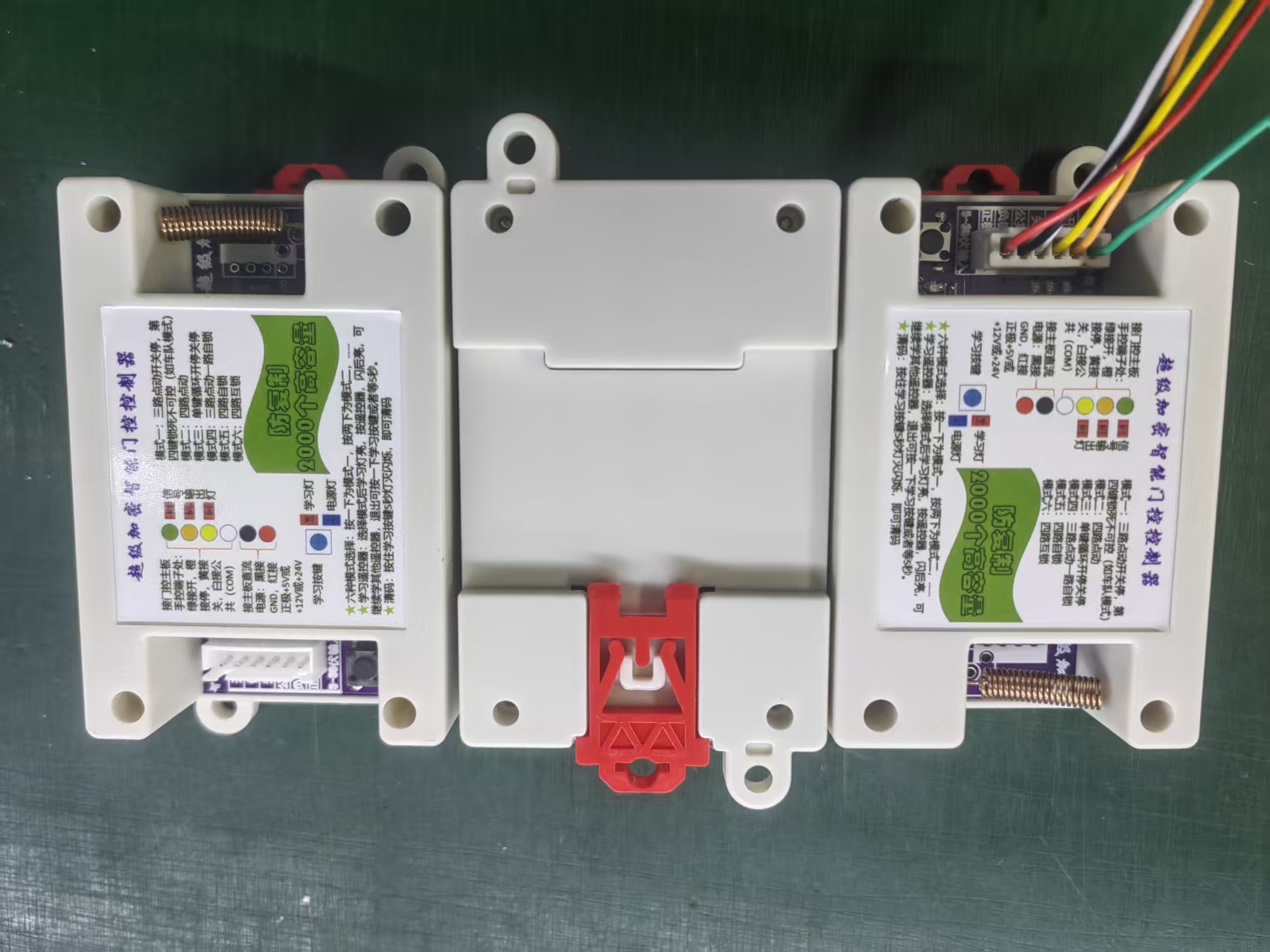

宽电压智能门控控制器ZL-MK03G说明书

◆应用环境

  常用于控制道闸门、电动门、伸缩门、自动门等门控上面，通过本产品控制门控主板来间接控制门的开关停。

◆参数

工作电压：DC5-30伏             导轨式外壳尺寸：32*54*82mm

输出方式：三组带指示灯无源输出（输出继电器信号：三个常开端与一个公共端）

编码方式：超级加密滚动码防复制               可存储加密遥控器数量：2000个

接收频率：433.92MHZ（其他频率可定制）    接收灵敏度：-109db

遥控距离：50米以上（根据所配遥控器功率不同而不同，环境不同也不同）

◆工作模式：

  模式一：三路点动开关停，第四键锁死不可控（如车队模式）

  模式二：四路点动

  模式三：单键循环开停关停

  模式四：三路点动一路自锁

  模式五：四路自锁

  模式六：四路互锁

  注意：用在门控上面，常用到的是前面三种模式，而本产品主要是门控使用，故里面所用到只有三路继电器，第四路为指示灯代替，并且四路都有对应的指示灯指示工作状态。

  在模式一里面，需要搭配四键遥控器，锁键可以锁死目前状态或者解除锁状态。比如车队模式需要长时间开门而不落杆，打开杆后，按一下锁键即可，这样不管是按遥控器开关停按键还是车经过地感等等都无法触发落杆；同样的也可以让杆抬不起。

   在模式三里面，只用到一个按键即可控制开门——停——关门——停，依次循环。

   六种模式可以共存，可用六个遥控器分别学习六种模式。

◆使用说明：

   清码：长按控制板学习按键5秒不放，红灯亮后灭即可清码

   对码：先选模式：按一下控制板学习按键松手，表示选择模式一，连续按两下学习按键松手表示选择模式二，以此类推，三下表示模式三，四下表示模式四，五下表示模式五，六下表示模式六。

录入遥控器：选好模式后松手，红灯亮，按遥控器任意一个按键，指示灯闪烁后亮，可继续学习第二个遥控器，若需要学习更多，可继续按其他遥控器学习，如果不需要，则按一下控制器的学习按键或者等待5秒钟后红灯灭，即可退出录入遥控器状态。

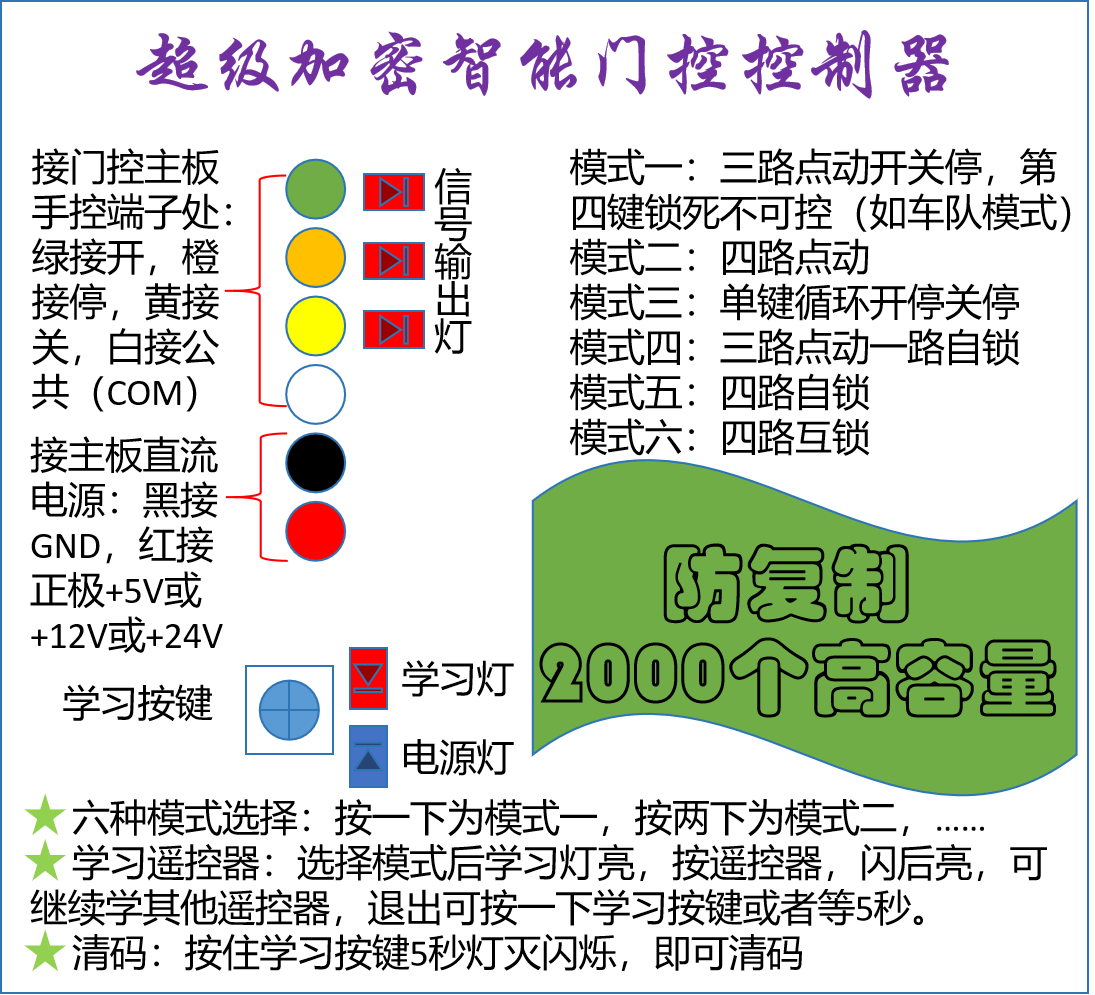

◆接线说明图：

• 原门控主板上面都有对应的直流电源接口和手控接口。我们采用的是5-30伏宽电压供电，基本上覆盖所有的门控主板上的直流电压，找到对应的DC电源接口接入即可。特殊情况下，手控接口如果没有的，但带有手控按键的主板，就要将线焊接到按键上面。
• 采用排线输出，方便接线，其中红线表示电源正极输入，黑线表示电源负极输入，白线接公共端子，绿线接开门端子，黄线接关门端子，橙线接停止端子。
•
